ANDURID

POSITSIOONI-, NIHKE-, KIIRUS- JA KIIRENDUSANDURID

Enimkasutatavad positsiooni-, nihke-, kiirus- ja kiirendusandurite tüübid on järgmised:

  • kontaktandurid;
  • potentsiomeetrilised anduri;
  • induktiivsed ja vastastikku induktiivsed andurid;
  • mahtuvuslikud mõõtemuundurid;
  • absoluutenkooderid;
  • optilised muundurid;
  • piesoelektrilised muundurid.

Kontaktandurid

Kontaktandurid (contacthrones) on muundurid, milles sirgjooneline või nurga nihe (mõõtmed) muundatakse elektriahelat juhtivate kontaktide avatud või suletud olekuks.

On välja töötatud ühepiirkonna- (joonis 5.1), topeltpiirkonna- (joonis 5.2) ning mitmepiirkonna- (joonis 5.3) kontaktandureid.

1 – juhitav objekt; 2 – võll; 3 – silindrilised juhikud; 4 – kontaktelektrood;

5 – lame (silindriline) kontakt; 6 – fikseeritud kontakt; 7 – kaarekustutusgrupp

Joonis 5.1 Kontaktandur [63]

1 – lamevedrud

Joonis 5.2 Kontaktandur [63]

1 – isolatsioon

Joonis 5.3 Kontaktandur [63]

(5.1)

Kontaktid on valmistatud hõbedast, vasest, plaatinast, roodiumist, volframist, molübdeenist jne. Kaarekustutusgrupi ülesanne on vältida sädemeid ja elektrikaart.

Magnet-juhtimisega kontaktid

See on üks variant kontaktmuunduritest (joonis 5.4). Neid nimetatakse ka herkoniteks (hermeetilisteks kontaktideks) või keelanduriks.

1 – klaasampull; 2 – magnetiliselt pehmest materjalist elekroodplaadid (nt. permalloi); 3 – kontaktid (plaatina, kuld, hõbe jne)

Joonis 5.4 Herkonandur [63]

Klaasampulli läbimõõt on u 3 mm ja see on u 20 mm pikkune. See on täidetud kas inertgaasiga (lämmastik, argoon või vesinik) või see on hermeetiline. Elektroodplaadid on sellesse pressitud. Nad on valmistatud magnetiliselt pehmest materjalist (tavaliselt permalloi). Magnetväli sulgub nende ümber ja läbi kontaktide vahelise õhupilu. Kontaktid on kaetud hõbeda, kulla, plaatina, plaatina-roodiumi või nende sulamitega. Elektroodid töötavad magnetahelana, kontaktide ja vedrudena.

Kontakte juhitakse välise magnetväljaga, mida tekitab püsimagnet. Magnetväli muutub kahel viisil:

magnetvälja tekitava püsimagneti liigutamise või pööramisega (jooni 5.5а, b);

püsimagneti ja ampulli vahele paigutatud ekraani liigutamisega (joonis 5.5c).

a

b

c

Joonis 5.5 Herkonanduri tööpõhimõte [63]

Magnet-juhitavatel kontaktidel on järgmised eelised: väikesed mõõtmed, madal hind, hea oksüdeerumise- ja tolmukindlus, suur lülituste arv – 10 6 ...10 9 , hea kiirus – 0,2...0,5 >m/s jne.

Potentsiomeetrilised andurid

Mehaaniliste kontaktidega potentsiomeetrilised andurid

Potentsiomeeter on takisti konstantse takistuse väärtusega R p , millel libiseb liugur, mis moodustab elektrilise kontakti. Liugur on mehaaniliselt ühendatud uuritava objektiga, mille liikumist tuleb üle kanda.

Takistus R liuguri ja takisti ühe otsa vahel on järgmine funktsioon:

liuguri asend;

takisti ehitus.

Kui takistil on homogeenne ehitus, siis potentsiomeeter on lineaarne, kuna esineb otsene proportsionaalne sõltuvus takistuse R ja liuguri asendi vahel. Sel juhul saab sõltuvalt liuguri nihketrajektoorist eristada:

lineaarse nihkega potentsiomeetreid (joonis 5.6 а)

(5.2)

a

b

c

Joonis 5.6 Potentsiomeetrilised andurid

pöördpotentsiomeetreid

(5.3)

See alagrupp sisaldab: ringpotentsiomeetreid () (joonis 5.6 b)mitmepöördelisi potentsiomeetreid

(joonis 5.6 c)

Potentsiomeetriliste andurite takisti võib olla kas elektrijuht või voolujuhtiv riba.

Kui nendes andurites on kasutatud õhukest kalibreeritud voolujuhti koos liuguriga, neid nimetatakse ka reohordmuunduriteks (reohordideks).

Kui voolujuht on mähitud karkassile, neid nimetatakse reostaatanduriteks.

Reostaatanduridon erilahendusega reostaadid, mille liugur liigub sisendsuurusega– lineaar- või nurknihe vm suurus (jõud, rõhk jne), mis on eelnevalt muudetud lineaarseks või nurknihkeks. Seetõttu nende muundurite ülekandefunktsiooniks on:

(5.4)

kus X on sirgjooneline või nurganihe.

Kõige sagedamini kasutatakse lineaarseid reostaate. Nende takistustraat on mähitud karkassile kogu selle pikkuses ühtlase sammuga ühtse sektsioonina (joonis 5.7 а). Liugurilt algavad kaks klemmi ja tekitavad kaks väljundtakistust R1 ja R2. Joonise 5.7 b kõveratelt on näha, kuidas need takistused muutuvad. Tunnusjooned ja on lineaarsed ning Rp on reostaadi kogutakistus.

a

b

Joonis 5.7 Potentsiomeetrilised andurid

Toodetakse ka funktsionaalseid reostaate, mille tunnusjoon on tahtlikult mittelineaarne. Selle võib saavutada karkassi sobiva kujuga (joonis 5.8), sobiva keerdude sammu valikuga või lineaarse reostaadi osade takistitega lühistamisega.

a

b

Joonis 5.8 Potentsiomeetrilised andurid

Mehaaniliste kontaktideta potentsiomeetrilised andurid

Nad võivad põhineda erinevatel efektidel. Nende peamiseke eeliseks on kontaktpindade hõõrdumise ja kulumise puudumine. Need on kontaktivabad muundurid.

  • Fotoefektil põhinevad potentsiomeetrid (pöördpotentsiomeeter optilise ühendusega)

Fototundliku kihi takistus väheneb järsult valguse mõjul (joonis 5.9).

1 – fikseeritud ketas; 2 – juhtivast materjalist rõngas (kontaktiala); 3 – fototundlik rõngas (ala); 4 – takistusala (mõõteala); 5 – valgusdiood. See väljastab valguskiire; 6 – pöörlev element. Selle kohale on paigutatud kaks üksteise suhtes täisnurga all asuvat peeglit

Joonis 5.9 Potentsiomeetriline andur ilma mehaanilise kontaktita [63]

See punkti, kus valguskiir põrkub fototundliku alaga, muutub juhtivaks ja moodustab sel viisil kontakti tsoonides 4 ja 2. Valguskiir on niisiis liuguri rollis.

Magnetilised potentsiomeetrid

Neis kasutatakse magnettakisteid. Need on takistid, mille väärtus muutub magnetvälja mõjul. Kui selline takisti asub magnetväljas, siis tema takistus suureneb järsult.

Magnetpotentsiomeetri ehitus (joonis 5.10) koosneb poolketta kujulisest kambrist, millesse sisenevad kaks magnettakistit R 1 ja R 2. Selle ketta ülemisele ja alumisele pinnale on paigutatud magnetpoolused, mis tekitavad magnettakistitega lõikuva magnetvälja. Punkt 3 on neile ühine. Kui ketast pööratakse, siis R 1 ja R 2 muutuvad erinevates suundades. Mida suurem osa magnettakistist on kaetud magnetväljaga, seda suurem on takistus. Joonis 5.11 kujutab takistuse R muutust sõltuvalt nurkhälbest

Joonis 5.10 Magnetiline potentsiomeeter [63]

Joonis 5.11 Magnetiline potentsiomeeter tööpõhimõte

0 ° - ketas katab R 2 ja taksitusel R< 1 on miinimumväärtus;

90 ° - takistusel on keskmine väärtus ja R 1 =R 2;

180 ° on maksimaalväärtusega;

270 ° - takistusel on jälle keskmine väärtus ja R =R 2;

360 ° - takistus R on jälle minimaalväärtusega;

Induktiivsed ja vastastikku induktiivsed andurid

Induktiivandurid koosnevad induktiivpoolist, mis on paigutatud õhupiluga magnetsüdamikule. Pooli parameetrid sõltuvad sisendsuurusest, milleks tavaliselt on lineaarne või nurknihe vm suurus, mis on muudetud nihkeks.

Sisendsuuruse Х, mõjul muutuvad õhupilu parameetrid (selle pikkus või pindala s) ja seega – muutub õhupilu ja kogu pooli magnetahela takistus. Selle tulemusena muutub pooli induktiiv- ja näivtakistus.

Kogu magnetiline takistus on (5.5)kus on õhupilu magnetiline takistus, on pooli (tavaliselt lehtterasest) magnetsüdamiku magnetiline takistus.

Kuna magnetiline kogutakistus on määratud õhupilu takistusega ( ), siis >on õhupilu pikkus, on magnetiline konstant (vaakumi magnetiline läbitavus), s on õhupilu ristlõike pindala.

Need muundurid töötavad vahelduvvooluga ja pooli näivtaksitus on on selle nurksagedus ja f on sagedus.

Kuna kehtib poolile, siis (5.8)

Järelikult, kui ja s muutuvad, muutub ka pooli takistus. Seetõttu kasutatakse muunduri ehitusi, kus muutub üks kahest parameetrist.

On võimalik välja töötada nii üksikuid kui diferentsiaalandureid. Lähtudes ülekandefunktsioonist (5.8), on üksikutel muunduritel mittelineaarne ja on lineaarne.

Diferentsiaalmuundurid võimaldavad laiendada tundlikkust, parandada muundusfunktsiooni lineaarsust, aga ka vähendada vigade määra.

Iga induktiivse muunduri võib muuta vastastikkus induktiivseks (trafo- muunduriks), kui magnetsüdamikule paigutada teine (mõõte) mähis, milles indutseeritaks elektromotoorjõud. Esimest mähist nimetatakse ergutusmähiseks. Diferentsiaalanduritel on lisatud kaks täiendavat sekundaarmähist.

Üksikmuundurites kahe mähise vastastikune induktiivsus M on (5.9) Muunduri sekundaarmähises indutseeritud elektromotoorjõud (e.m.j.) on (5.10) Järelikult, kui või s muutuvad, muutub ka indutseeritud e.m.j. Sõltuvus on mittelineaarne ja on lineaarne.

Mõõtemuundurite ehitus

Muutuva õhupiluga magnetsüdamikuga muundurid

Need on enimkasutatavad induktiivmuundurid. Joonisel 5.12 on kujutatud seda tüüpi üksik induktiivmuundur.

1 – magnetsüdamik; 2 – ankur; 3 – mähis

Joonis 5.12 Induktiivmuundur [63]

Ankur liigub sisendsuuruse Х mõjul ja tekitab õhupilu muutuse ning vastavalt (5.8-le) - ka mähise näivtakistuse muutuse.

Joonisel 5.13 kujutatakse diferentsiaalset induktiivmuundurit, millel muutub

Joonis 5.13 Diferentsiaalne induktiivmuundur [63]

Joonised 5.14 ja vastavalt 5.15 kujutavad vastastikku induktiivset üksik- ja diferentsiaalmuundurit õhupilu muutmisega lineaarnihkega.

Joonis 5.14 Üksik diferentsiaalne induktiivmuundur [63]

Joonis 5.15 Diferentsiaalne induktiivmuundur [63]

Muutuva õhupilu pindalaga magnetsüdamikuga muundurid

Joonis 5.16 kujutab üksik-induktiivmuundurit ja joonis 5.17 kujutab seda tüüpi induktiivset diferentsiaalmuundurit.

Üksik-induktiivmuundur joonisel 5.16а töötab lineaarnihkele. Sisendsuuruse X mõjul ankur liigub vasakule või paremlae ja sedasi suurendab või vähendab pindala s.

a

b

Joonis 5.16 Muutuva õhupilu pindalaga magnetsüdamikuga muundur [63]

Üksik-induktiivmuundur joonisel 5.16b töötab nurknihkele.

Diferentsiaalne induktiivandur (joonis 5.17) töötab nurknihkele, mis tekitab muutused õhupilude pindalades s1 ja s2.

Joonis 5.17 Diferentsiaalne induktiivandur [63]

Joonis 5.18 Iinduktiivandur lineaarnihke mõõtmisek

Joonis 5.19 Iinduktiivandur nurknihke mõõtmiseks [63]

Joonis 5.18 kujutab üksikut vastastikku induktiivset muundurit lineaarnihke mõõtmiseks ja joonis 5.19 kujutab diferentsiaalset vastastikku induktiivset muundurit nurknihke mõõtmiseks õhupilu pindala muutmisega.

Liikuva südamikuga mõõtemuundurid

Joonisel 5.20 on kujutatud induktiivse üksiku liikuva südamikuga muunduri skeem. Seda kasutatakse suuremate nihete mõõtmiseks (kuni mõned mm-d).

Joonis 5.20 Liikuva südamikuga mõõtemuundur [63]

Seda tüüpi diferentsiaalmuundur on kujutatud joonisel 5.21. [63]

Kui ankur liigub, siis ühe mähise induktiivsus suureneb ja teisel väheneb. Mõlemad mähised on ühendatud vahelduvvoolusilla vastasõlgadesse.

Kui muundurile lisada ergutusmähis W1 ja vaadeldud mähiseid W2kasutada mõõtmiseks siis muundur muutub vastastikku induktiivseks, mida sageli nimetatakse ka lineaarselt muutuvaks diferentsiaaltrafoks (LVDT). Seda saab toota erinevate lahendustega (joonis 5.22 а ja b).

1 – isoleerivast materjalist karkass; 2 ja 3 – ühesuguse keerdude arvuga mähised W; 4 – fikseeritud ferromagnetiline silinder; 5 – ferromagnetilisest materjalist liikuv südamik; 6 – mittemagnetilisest materjalist juhikud (messing)

Joonis 5.21 Lineaarselt muutuv diferentsiaaltrafo (LVDT) [63]

a

b

Joonis 5.22 Lineaarselt muutuv diferentsiaaltrafo erinevad lahendused [63]

Mahtuvuslikud mõõtemuundurid

Mahtuvuslikeks nimetatakse mõõtemuundureid, milles mõõdetav mitte-elektrilise suuruse muutuse muundatakse mahtuvuse muutuseks.

Arvestamata ääreefekti on paralleelsete plaatelektroodidega kondensaatori mahtuvus C määratud avaldisega

(5.11) kus on elektroodide vahelise keskkonna dielektriline läbitavus, s on nende pindala, on nende vahekaugus, =8.854х10-12 F/m on vaakumi dielektriline läbitavus, on elektroodide vahelise aine suhteline dielektriline läbitavus (õhul = 1.0006).

Seega mahtuvuse väärtust C saab muuta , s ja abil. Muundusfunktsioon on mittelineaarne ja muundusfunktsioonid ja on lineaarsed.

Mahtuvuslikud muundurid lineaarnihke mõõtmiseks muutmisega

Joonis 5.23 kujutab üksikut mahtuvuslikku muundurit muutmisega.

1 – fikseeritud elektrood; 2 – liikuv elektrood

Joonis 5.23 Mahtuvuslikud muundur lineaarnihke mõõtmiseks [63]

(5.12)

See muundur on tuntud kitsa lineaarsuspiirkonna poolest.

Joonis 5.24 kujutab diferentsiaalmuundurit.

Joonis 5.24 Mahtuvuslik diferentsiaalmuundurit [63]

Võrrandid

(5.13)

(5.14)

kehtivad seda tüüpi muunduritele.

Mahtuvuslikud muundurid s muutmisega lineaar- ja nurknihke mõõtmiseks

Joonis 5.23 kujutab üksikut mahtuvuslikku muundurit, milles muutub s lineaarnihke mõõtmiseks.

Joonis 5.25 Mahtuvuslik lineaarnihkeandur

(5.15)

Kui elektrood liigub, siis mahtuvus väheneb alati, sõltumata nihke x suunast. See puudus on kõrvaldatud mahtuvuslikus diferentsiaalmuunduris (joonis 5.26).

Joonis 5.26 Mahtuvuslik lineaarnihkeandur

(5.16)

(5.17)

Joonis 5.27 kujutab üksikut mahtuvuslikku muundurit s muutmisega nurk nihkele ja joonisel 5.28 on kujutatud sama tüüpi diferentsiaalne muundur.

Joonis 5.27 Mahtuvuslik nurknihke andur

(5.18)

Joonis 5.28 Mahtuvuslik nurknihke andur

(5.19)

(5.20)

Laialdaselt kasututakse ka silindrilisi (koaksiaalseid) kondensaatoreid (joonis 5.29).

Joonis 5.29 Mahtuvuslik kondensaatorandur

Nende mahtuvus on määratud valemiga

(5.21)

kus on kahe elektroodi ülekatte pindala ja d1 ning d2 on sise- ja väliselektroodi läbimõõdud.

Nendes muundurites võivad liikuda nii sisemised kui välimised silindrid.

Selle muunduri võib muuta diferentsiaalseks kolmanda silindri lisamisega, jättes ainult ühe silindri liikuvaks (joonis 5.30).

(5.22)

(5.23)

Joonis 5.30 Mahtuvuslik kondensaatorandur

Dielektrilise läbitavuse muutmisega mahtuvuslikud muundurid väikeste nihete ja tasemete mõõtmiseks

Selline muundur on kujutatud joonisel 5.31.

Joonis 5.31 Dielektrilise läbitavuse muutmisega mahtuvuslik muundur [63]

Kasutades paralleelsetest plaatides elektroode laiusega b, võib mahtuvusliku muunduri joonis 5.39 kohta kirjutada

(5.24)

(5.25)

(5.26)

kus C on kondensaatori mahtuvus dielektrikuga – vedelik või tahke materjal, C 2 on vastava õhkkondensaatori mahtuvus vedeliku pinna või tahke aine kohal. Kaks kondensaatorit on ühendatud rööbiti.

Sarnase valemiga võib väljendada silindrilise kondensaatori (joonis 5.33) mahtuvust

(5.27)

Joonis 5.32 Silindrilise kondensaatori mahtuvuse muutmine [63]

Mõlemaid muundureid (joonised 5.31 ja 5.32) saab kasutada väikeste nihete X ja vedelikunivoo ning ühest suurema dielektrilise läbitavusega tahkete materjalide taseme mõõtmiseks.

Muundamine on mõlemal juhul lineaarne.

Absoluutenkooderid

Lineaarse või nurknihke mõõtmiseks on võimalik välja töötada muundur, mille väljundsignaal on otseselt digitaalne.

Absoluutenkooderid võivad olla lineaarsed (joonis 5.33а) või pöörlevad (võlliga) (joonis 5.33b). Joonisel 5.33 on sellised kahendkoodiga enkooderid.

a

n = 4

b

Joonis 5.33 Absoluutenkooderid

Kõik n bitti, mis moodustavad sõna, on moodustatud vastavalt n paralleelsele või kontsentrilisele rajale, kasutades loogilise 0 või 1 määramiseks kahte erinevat olekut:

  • mittemagneetuv või ferromagnetiline pind – magnetiliseks lugemiseks;
  • isoleeriv või juhtiv pind – elektriliseks lugemiseks;
  • läbipaistmatu või läbipaistev pind – optiliseks lugemiseks.

Optilist lugemist kasutatakse väga sageli ja igale rajale on allikas – elektromagnetiline diood ja vastuvõtja – fototransistor.

Elementide arv N igal rajal määrab resolutsiooni:

  • lineaarenkooderitel pikkusega L see on L /N
  • pöördenkooderitel see on 360 °

Vahetu kahendkoodi saamiseks tuleb saadud infot töödelda arvutusseadmega. Siiski, kuna teatud kahendarvude muutmisel ühe võrra võib korraga muutuda mitu bitti, võib tekkida lugemisviga.

Vale lugemit saab vältida järgnevatel viisidel:

  • kood, milles elementaarnihkel muutub ainult üks bitt (tavaliselt need on spetsiaalsed koodid, näiteks Gray kood);
  • otsene kahend- või BCD-kood täiendava lugemisseadisega, mis võimaldab vältida mitmetähenduslikku lugemit üleminekutsoonides (kasutatakse kaherajalisi koodikandjaid). Selle näiteks on U-kujuline salvestis.

Optilised muundurid

5.6.1. Optilised asendimuundurid

Sellise muunduri lihtsustatud skeem on näidatud joonisel 5.34.

1 – laser; 2 – fotodioodid; 3 – barjäär

Joonis 5.34 Optiline asendimuundur [63]

Valgusallikaks kasutatakse laserit. Laserkiir peegeldub barjäärilt, mis liigub koos objektiga, mille asendit määratakse. Peegeldunud kiir satub vastavatesse kiirgust vastu võtvatesse fotodioodidesse.

Optilised (suhtelised) inkrementaalenkooderid

Nendega saab määrata objekti nihkeid, aga ka pöörlemiskiirust, kasutades paari rada (2 või 3), mis on vähem keeruka maskiga, võrreldes absoluutenkooderitega.

Kaks kontsentrilist (pöördenkooderil) või rööbitist rada (lineaarenkooderil) on jaotatud N võrdseteks vahelduvateks läbipaistmatuteks ja läbipaistvateks elementideks (sammudeks). Ühel radadest on elemendid teise suhtes nihutatud veerandi sammu võrra (Т/4). Vahel lisatakse kolmas rada (millel on ainult üks läbipaistev element), mis võimaldab pöörete loendamist ja loenduri nullimist (joonis 5.35).

Joonis 5.35 Optiline inkrementaalenkood

Iga rada loetakse optilise paariga: valgusallikas (valgusdiood) ja vastuvõtja (fototransistor), on paigutatud ketta (laua) vastaskülgedele.

Nihke suuna määramiseks kasutatakse elektroonikaskeemi. See võimaldab alates raja 1 signaalist S tunda ära nende tõusvaid {># või laskuvaid $ külgi ning sõltuvalt teise raja signaali S2 olekust (0 või 1) samal hetkel (joonis 5.36).

Joonis 5.36 Optiline inkrementaalenkood

Püsimagnetmuundurid

Nende muundurite töö põhineb elektromagnetilise induktsiooni seadusele.

Nad koosnevad püsimagnetist (vahel elektromagnetist) ja mähisest. Sisendsuuruse, mis võib olla lineaarne või nurkliikumine, muutus kutsub esile mähise aheldusvoo muutuse, mille tulemusena indutseeritakse mähises sisendsuuruse muutusega võrdeline elektromotoorjõud. Need on generaatoritüüpi muundurid.

Indutseeritud e.m.j. on määratud avaldisega

(5.28)

kus on magnetvoo muutuse väärtus. See väärtus sõltub sisendsuuruse muutuse suurusest.

Arvestades sõltuvust (5.28), kehtib siinuselisele magnetvoole

(5.29)

indutseeritud elektromotoorjõu väärtuseks saame

(5.30)

Indutseeritud e.m.j. sõltub magnetvälja muutumise kiirusest. Sellest väärtusest sõltub ka tema sagedus lineaarnihkele.

Püsimagnetmuundurite tüübid

Püsimagneti ja väljundsuuruse poolt mõjutatava mähise vastastikuse asendi põhjal. See tüüp on jaotatud kaheks täiendavaks alamtüübiks:

  • fikseeritud magneti ja liikuva mähisega;
  • fikseeritud mähise ja liikuva magnetiga;
  • fikseeritud magneti ja mähisega, kus vastavalt sisendsuurusele muutub kolmanda komponendi asend.

Liikuva mähisega püsimagnet-muundurid

- nurga nihkele

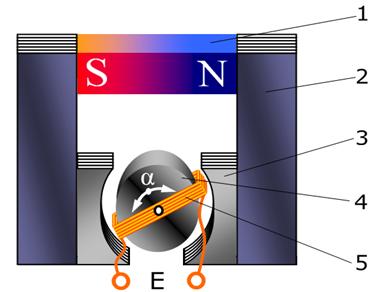

>1 – püsimagnet; 2, 3, 4 – ferromagnetilised elemendis; 5 – mähis, mis pöörleb sisendsuuruse mõjul

Joonis 5.37 Liikuva mähisega püsimagnet-muundur [63]

1 – mittemetalliline mähisekarkass; 2 – liikuv mähis, mis on seotud sisendsuuruse muutustega; 3 – püsimagnet; 4 – magnetsüdamik

Joonis 5.38 Liikuva mähisega püsimagnet-muunduri tööpõhimõte

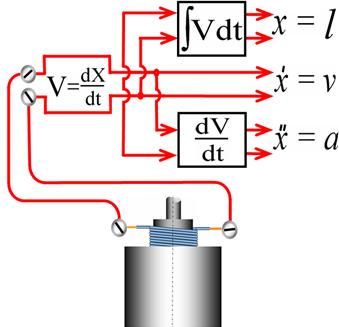

Indutseeritud e.m.j. on võrdeline kiirusega Kasutades integreerivat või diferentseerivat muundurit, võib väljundis saada signaali, mis on võrdeline vastavalt nihkega X või kiirendusega a

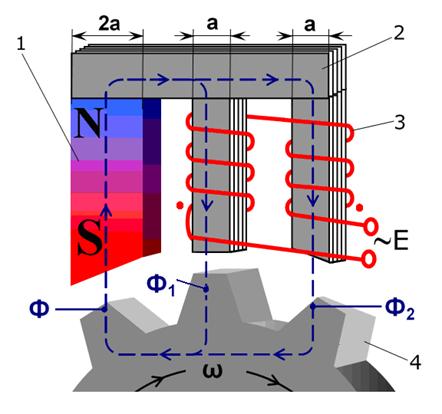

Püsimagnet-muundurid liikuva magnetiga

1 – mähis; 2 – püsimagnet

Joonis 5.39 Püsimagnet-muundur liikuva magnetiga

Sellisel juhul saame sarnaselt, et indutseeritud e.m.j. on võrdeline nurkkiirusega, s. t.

kus S w on nurkkiirus.

Püsimagnet-muundurid, mis põhinevad kolmanda elemendi liikumisele

Muunduri püsimagnet ja mähis on statsionaarsed.

lineaarnihkele (joonis 5.40)

Magnetsüdamik on silindrilise kujuga. Mähis on kinnitatud silindrilise osa keskele, mis on püsimagnet. Ferromagnetiline element (ankur) liigub magneti ja magnetsüdamiku vahelises pilus. Kui ankur liigub, siis õhupilu magnetiline takistus muutub, mis tekitab magnetvoo muutuse.

1 – liikuv ferromagnetiline element; 2 – mähis; 3 – püsimagnet; 4 – magnetsüdamik

Joonis 5.40 Püsimagnet-muundur, mis põhinevad kolmanda elemendi liikumisele [63]

pöörlemiskiiruse mõõtmiseks (joonis 5.41)

1 – püsimagnet; 2 – magnetsüdamik; 3 – liikuv element – ülekande ratas; 4 – mähis

Joonis.5.41 Püsimagnet-muundur,pöörlemiskiiruse mõõtmiseks [63]

Püsimagnetvoog Ф on sama, kuid jaotatud erineval viisil kahe samba vahel sõltuvalt faktist: milline osa (hammas või vahekoht) satub vastava samba alla. Õhupilu magnetiline takistus magnetsüdamiku samba ja ratta vahel on minimaalne, kui hammas on samba all ja maksimaalne, kui seal on hammaste vahekoht. Ülejäänud juhtumitel takistuse väärtus on miinimumi ja maksimumi vahel. Sellega muutub diferentsiaalselt ühendatud mähiseid läbiv magnetvoog Ф1 ja Ф2 ja indutseeritakse e.m.j.

(5.32)

mis sõltub ketta pöörlemise nurkkiirusest.

Piesoelektrilised muundurid

Mõjuva jõu võrrandist

(5.33)

kus m on mass ja a on kiirendus, järeldub, et piesomuundureid saab kasutada dünaamiliste (ajas muutuvate) jõudude mõõtmiseks (kuni 104N) ja kiirenduste (kuni 1000 g) mõõtmiseks vahemikus 0,5 kuni 100 Hz. Kui kasutatakse täiendavalt ühte või kahte integreerivat elementi, siis võib mõõta teisi liikumisparameetreid: kiirused või аmplituudid (näiteks. vibratsiooni parameetrid: vibratsiooni amplituud, kiirus ja kiirendus).

Creative Commons Licence
"Mehhatroonikaseadmed" is licensed under a Creative Commons Attribution-NonCommercial-ShareAlike 3.0 Unported License .
